MASEA Datenbank - Korkprodukte_Korkplatten

Kategorien:	Naturstoffe
	Dämmstoffe

Bauphysikalische Kennwerte

Kennwert	Symbol	Einheit	Wert	Referenz
Rohdichte	$\rho$	$\frac{kg}{m^3}$	200	[Eichler 1971]
Spezifische Wärmekapazität		$\frac{J}{kg\,K}$	2000	[Eichler 1971]
Wärmeleitfähigkeit	$\lambda_r$	$\frac{W}{m\,K}$	0.04	[Eichler 1971]
Diffusionswiderstandszahl (dry) 23°C - 3/50%	$\mu$		5.00	[Eichler 1971]
Diffusionsäquivalente Luftschichtdicke (sd-Wert)			¹)
Sorption	$u_{(80)}$	$\frac{kg}{m^3}$	2.00	[Eichler 1971]
Freie Wassersättigung	$u_{(f)}$	$\frac{kg}{m^3}$	¹)
Wasseraufnahmekoeffizient		$\frac{kg}{m^2\,\sqrt{h}}$	¹)
Offene Porosität	$\Phi$	$Vol-\%$	¹)
¹) Daten nicht gemessen

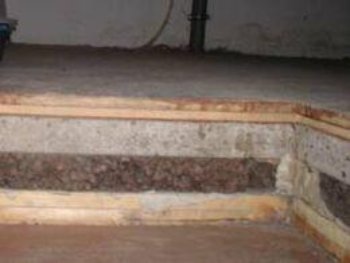

Gehwegplatten auf Korkplatten (Bild eines aktuellen Produktes)

Hinweise und besondere Merkmale

Allgemein
- Ausgangsstoff für Korkprodukte ist Rohkork - wird aus Stammrinde der Korkeiche (westliches Mittelmeer, Balearen, Sizilien, Sardinien, Korsika) gewonnen
- Rohkork
  - ist elastisch, geruch- und geschmacklos, hat dichtes Gefüge
  - Dichte liegt zwischen 120 und 190 kg/m³
  - Wärmeleitfähigkeit beträgt 0,041 W/(mK)bei 0 °C
  - Gegen Chemikalien gut widerstandsfähig jedoch unbeständig konzentrierte Säuren, Halogene, Ammoniak, Terpentinöl und ätherische Öle
  - Verbrennt mit rußender Flamme
- Korkschrot
  - Aus fein oder grob gemahlenem Rohkork
  - Deutlich hygroskopischer Charakter
  - Großer Anteil freien Porenvolumens, dadurch mikroorganisches Wachstum begünstigt und Fäulnisgefahr bei längerer Feuchteeinwirkung
  - Maximale Anwendungstemperatur von 80 °C
  - Verhältnismäßig geringe Verwendung im Bauwesen wegen Empfindlichkeit
- Presskork, Pechkork
  - Verarbeitung von Korkschrot unter Aufbringung von Hitze und Druck zu Presskork, unter zusätzlichem Hinzufügen eines Bindemittels aus Pech entsteht Pechkork
  - Elastisch, geruchlos, ungezieferfest
  - Flammwidrig, verkohlt langsam
  - Sehr geringe Feuchtigkeitsaufnahme, jedoch nicht wasserdicht (geringer Diffusionswiderstandsfaktor)
  - Wärmeleitfähigkeit zwischen 0,041 und 0,05 W/(mK) (20 °C) bei Dichten von 95 bis 160 kg/m³
  - Verwendung auch als Boden- oder Wandbelag
- Korkstein
  - Zerkleinerung von Korkschrot (1 bis 8 mm) in Brechern oder Mühlen, Bindung durch Wasserglas oder Kalk, Imprägnierung
  - Maschinelle Mischung mit Kalk oder anderen Bindemitteln
  - Erster produzierter Korkstein (mit Steinkohlenteerpech gebunden) von Carl Grünzweig - Kältekork
  - Variable Dichte zwischen 150 und 400 kg/m³
  - Maximale Anwendungstemperatur bei ca. 100 °C
- Expansitkork
  - Erhitzen von Korkschrot mit gleichmäßigem Korn bei 400 °C unter Luftabschluss, dabei Expansion und Verringerung der Dichte um 50 bis 75 %
  - Tief gebräunter, expandierter Kork ohne alle leichtflüchtigen Bestandteile außer Sauerstoff
  - Keine Wasseraufnahme, ähnlich einem fettigen Körper
  - Hochelastisch, geruchlos, fäulnisbeständig, frostbeständig, resistent gegen Mikroorganismen
  - Vorzugsweiser Einsatz bei Kühlhausbauten
  - Verfügbarkeit in form von Schrot, Platten und Schalen diverser Dicken
  - Minimale Anwendungstemperatur praktisch nicht begrenzt, max. 150 °C
- Backkork
  - Abart des Expansitkorks, Verfahren aus den USA
  - Austreiben der wärmeleitfähigkeitserhöhenden Harze mittels überhitztem Dampf
  - Zusammenhalt durch Strukturverzahnung und Vakuumbildung
  - Dichte und Wärmeleitfähigkeit geringer als bei Presskork
Hinweise
- Infolge des korkeigenen fettartigen, harzigen Suberins erheblicher Widerstand des Korks gegen Wasseraufnahme
- Gleichzeitig verhältnismäßig geringer Diffusionswiderstandsfaktor zwischen 2,5 und max. 30 (dichteabhängig)
- In der ehm. DDR ausschließlich Produktion von Dämmplatten aus nicht expandiertem Naturkork
  - mit Steinkohlenteerpech (frei von Phenolen, Kesolen, Pyridin) gebunden
  - physiologisch unbedenklich, jedoch biologisch nicht resistent und gegen chemische Medien empfindlich
  - Format 1000 mm * 333 mm, Dicken zwischen 50 und 120 mm
  - Wärmeleitfähigkeit von 0,047 W/(mK) bei einer Dichte von 250 kg/m³ (Herstellerangaben)
  - Verwendbar bis zu 50°C

[www-31]	-: gehwegplatten auf korkplatten_holzbalkendecke02_aktuell_Korkplatten_iO.jpg. http://www.holzfragen.de/seiten/holzbalkendecken.html (vom 13.05.2006)
[Eichler 1971]	Eichler, Friedrich: Bauphysikalische Entwurfslehre. Band 3: Wärmedämmstoffe. 2. Verbesserte und erweiterte Auflage. Berlin: VEB Verlag für das Bauwesen. Köln-Braunsfeld: Gemeinschaftsauflage mit der Verlagsgesellschaft Rudolf Müller (1971)
